Buisventilatoren
Buisventilatoren vormen een compacte inline-oplossing voor industriële ventilatie. Door plaatsing in het kanaal ontstaat een korte inbouwlengte met directe luchtverplaatsing, ideaal waar ruimte schaars is of kanaalwerk al vastligt. Het ontwerp richt zich op hoge volumestromen bij beperkte drukopbouw, met aandacht voor efficiënte motoren, stromingsrust en onderhoudsgemak.
Ik wil eerst andere ventilatoren bekijken
Wat is een buisventilator?

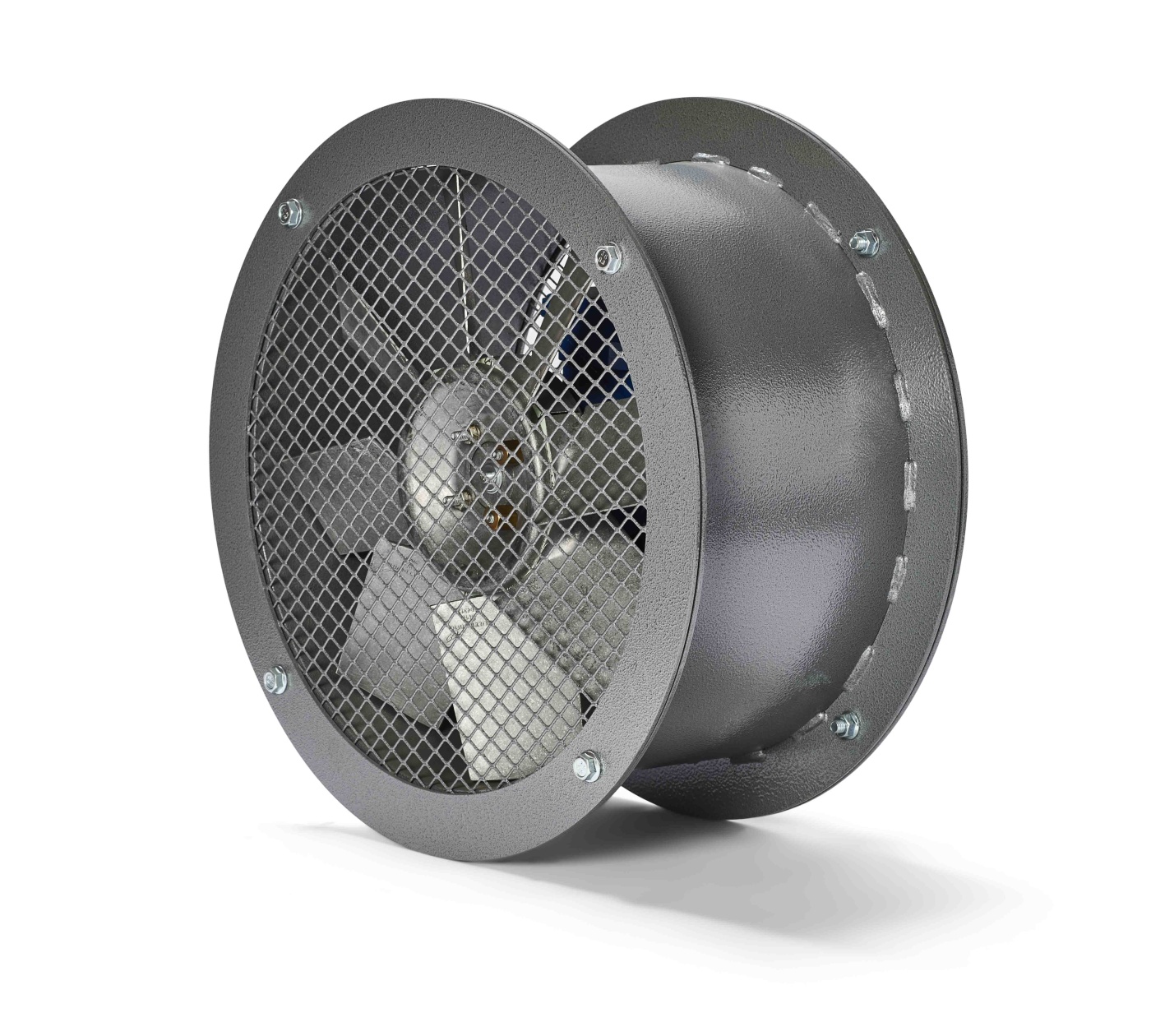

Een buisventilator is een axiaal of mixed-flow ventilator die in een rond of rechthoekig kanaal wordt ingebouwd. De waaier verplaatst lucht parallel aan de as, wat hoge volumestromen oplevert bij lage tot middelhoge tegendruk. Het inline principe minimaliseert extra behuizingsweerstand en houdt het kanaaltraject compact.

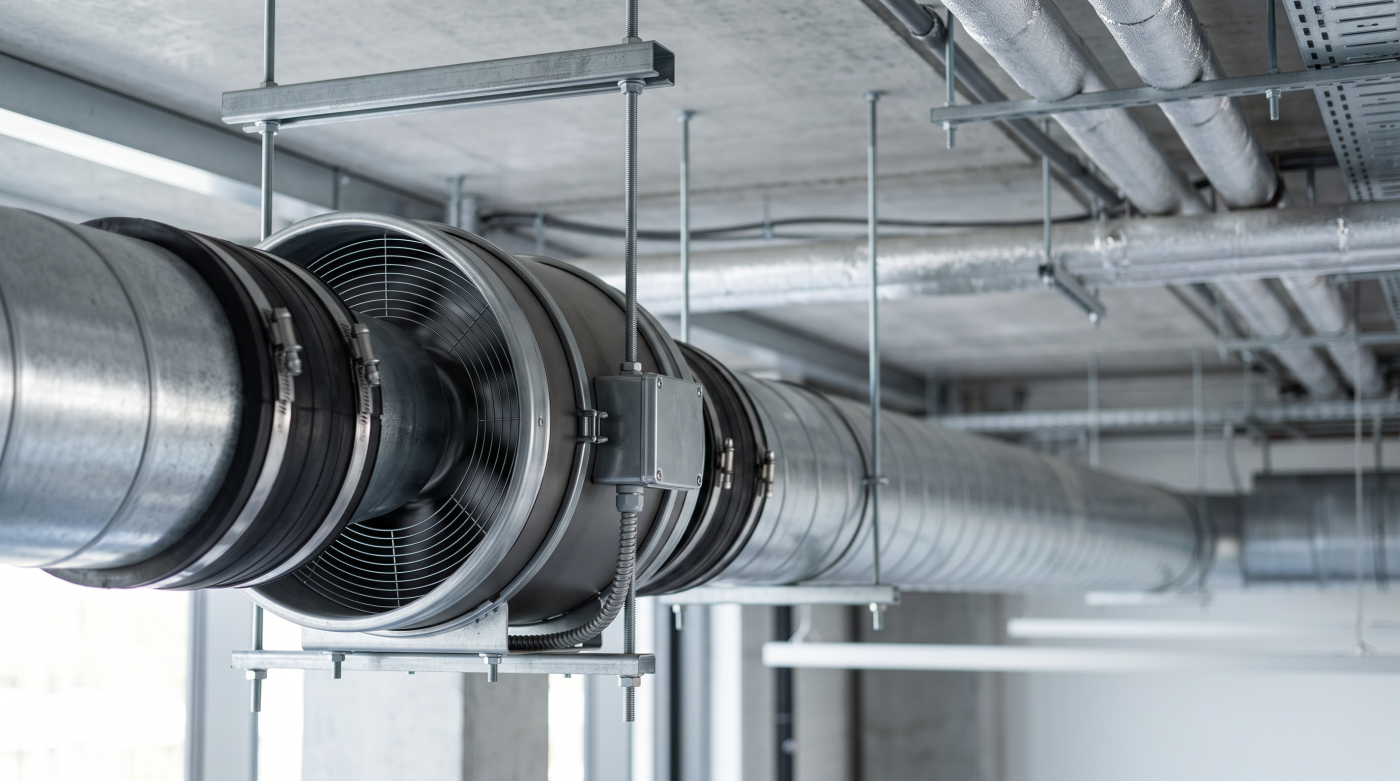

Inline principe en positionering in het kanaal houden de drukval laag. De ventilator wordt tussen twee kanaalflenzen geplaatst, vaak met rubber koppelingen voor trillingsisolatie. Een rechte aanzuigsectie voor en na het toestel bevordert een gelijkmatige snelheidsverdeling over de waaier. Sensoren voor druk of temperatuur kunnen in het kanaal worden opgenomen voor automatische regeling.
Verschil met wand- en kanaalventilatoren met behuizing zit in de montagelogica en drukreserve. Een wandventilator ventileert rechtstreeks door de gevel, zonder uitgebreid kanaalwerk. Een kanaalventilator met eigen behuizing levert extra drukopbouw voor langere trajecten en componenten zoals filters of warmtewisselaars. De buisventilator positioneert zich daartussen: compact, direct in het kanaal, met een gunstige verhouding tussen capaciteit en inbouwruimte zolang de systeemweerstand beperkt blijft.
Toepassingen in de industrie
Buisventilatoren presteren sterk in productieomgevingen met veel vrije doorstroming en beperkte beschikbare ruimte.
Procesventilatie en luchtverversing in productiezones vragen om continue luchtcirculatie, zonder dat apparaten of logistiek hinder ondervinden van grote behuizingen. Een inline unit verdeelt lucht over werkgebieden en voert vervuilde lucht af naar centrale afzuigpunten. Een combinatie met lokale afzuigkappen of roosters verbetert bronaanpak en comfort.
Warmte- en dampafvoer bij machines en ovens vereist stabiele volumestroom naar buiten of richting warmtewisselaar. Buisventilatoren kunnen in temperatuurbestendige uitvoering dicht bij de bron geplaatst worden. Bij hogere tegendruk door kleppen, bochten of warmtewisselaars biedt een passende centrifugaal ventilator vaak een beter rendement.
Overdruk of onderdruk in technische ruimten en kasten houdt stof buiten, voert warmte af en ondersteunt procesbetrouwbaarheid. Inline plaatsing in het toevoer- of afvoerkanaal bespaart ruimte in de kast of schacht. Een EC-uitvoering maakt fijnmazige regeling mogelijk om drukverschil constant te houden, ook bij wisselende bezetting of filtervervuiling.
Uitvoeringen en specificaties
Ronde vs. rechthoekige kanaaluitvoering volgt het bestaande kanaalwerk. Ronde modellen leveren doorgaans minder wervels en lagere drukverliezen bij gelijk debiet. Rechthoekige varianten sluiten op bestaande luchtschachten aan en laten zich eenvoudig integreren met brand- of regelkleppen. Overgangen met royale radiussen en een stromingsvriendelijke designs beperken extra weerstand.
AC-, EC-motoren en IE-klassen bepalen rendement en regelbaarheid. AC-motoren zijn robuust en breed inzetbaar met frequentieregeling. EC-motoren combineren hoge partload-efficiëntie met compacte bouw en geïntegreerde elektronica. Hoogwaardige IE-klassen verlagen energiegebruik structureel, vooral bij langdurige bedrijfsuren. Een juiste regelstrategie voorkomt onnodig afknijpen van de luchtstroom met kleppen en behoudt rendement over het gehele werkgebied.
Materialen, coatings en temperatuurbereik moeten passen bij medium en omgeving. Gegalvaniseerd staal dekt veel HVAC-achtige toepassingen af. Aluminium en RVS bieden uitkomst bij corrosieve lucht of hogere vochtbelasting. Coatings op epoxy- of polyurethaanbasis verhogen chemische bestendigheid. Temperatuurklassen voor motor, lager en elektronica bepalen de maximale positionering in warme zones. Voor explosiegevaarlijke gebieden is een ATEX-gecertificeerde oplossing noodzakelijk; de overall keuze tussen inline en behuisde centrifugaal volgt dan de systeemweerstand en benodigde veiligheidsmarges.
Installatie en integratie
Opstelling, in- en uitblaascondities en rechte aanzuig zijn cruciaal voor prestaties en geluid. Een rechte sectie van meerdere diameters voor en na de ventilator stabiliseert het snelheidsprofiel. Bochten direct op het toestel veroorzaken scheef aanstromen en extra geluid. Een stromingsrichter of conische-inlaat helpt waar installatieruimte beperkt is.
Trillingsontkoppeling, flexibele koppelingen en terugslagklep verbeteren comfort en bedrijfszekerheid. Rubber manchetten beperken structurele overdracht naar het kanaal en omliggende bouwdelen. Een terugslagklep voorkomt ongewenste stroming bij stilstand en beperkt koudeval. Bij hogere buitendruk door wind op dak- of geveldoorvoeren voorkomt een goed gekozen klep ongewenste recirculatie.
Toegankelijkheid voor service en reiniging vraagt om inspectieluiken of eenvoudig demontabele secties. Een uitneembare waaier of modulair motorhuis versnelt schoonmaak en inspectie. Drukopnamepunten voor en na kritieke componenten maken diagnose eenvoudig.
Onderhoud en betrouwbaarheid
Inspectie, vervuilingsgraad en reinigingsintervallen hangen samen met medium en bedrijfsuren. Stof, vet en condens verhogen weerstand en veroorzaken onbalans. Periodieke visuele controles, schoonmaak van bladen en roosters en het tijdig vervangen van filters houden debiet en rendement op peil. Loggen van trenddata voor drukverlies helpt bij het plannen van service zonder onnodige stilstand.
Lagerconditie en uitbalancering bepalen levensduur en geluid. Een schone waaier voorkomt dynamische onbalans. Trillingsmetingen bij inbedrijfstelling leveren referentiewaarden. Temperatuur en smeermiddelkeuze moeten passen bij de omgeving. Bij EC-motoren telt elektronicatechniek mee; voldoende koellucht rondom het motorhuis verlengt componentlevensduur.
Reserveonderdelen en levensduurverwachting maken deel uit van de TCO. Waaiers, lagers, afdichtingen en elektronica behoren tot de kritische onderdelen. Een onderdelenlijst per serienummer verkort levertijden. Waar systeemweerstand structureel stijgt, bijvoorbeeld door extra filters of langere leiding, kan een overstap naar een efficiëntere waaiergeometrie of een centrifugaal ventilator de TCO gunstiger maken dan het opschalen van hetzelfde inline model.
Veelgestelde vragen over buisventilatoren
In welke situaties volstaat een inline buisventilator en wanneer is een ventilator met separate behuizing noodzakelijk?
Inline volstaat bij vrije of bijna vrije stroming en beperkte kanaalweerstand. Korte trajecten, weinig bochten en geen zware componenten passen bij buisventilatoren. Separate behuizing met centrifugale waaier verdient de voorkeur wanneer lange leidingen, fijnmazige filters, warmtewisselaars of kleppen in serie staan. Een hogere drukreserve en een behuizing die dynamische in statische druk omzet leveren dan een beter rendement op het werkpunt.
Welke maatregelen reduceren het geluid in kanaal en motorhuis van een buisventilator?
Geluidsniveau daalt door bronaanpak en stromingsrust. Een grotere diameter met lager toerental reduceert brongeluid. Rechte aanzuigsecties en aerodynamische roosters beperken turbulentie. Flexibele koppelingen en trillingsdempers verminderen structurele overdracht. Akoestische dempers in het kanaal pakken resterende tooncomponenten aan. Bij regelmatige nachtstand levert een EC-uitvoering met zachte op- en afbouw extra comfort. Voor situaties met strikte akoestische kaders kan een behuisde centrifugaal ventilator met lagere uitblaassnelheid of grotere behuizing gunstiger uitpakken.
