Dakventilatoren
Dakventilatoren bieden een compacte oplossing voor afvoer of toevoer van lucht via het dak van industriële gebouwen. Door plaatsing boven het kanaalstelsel ontstaat een korte luchtweg met beperkte drukverliezen en een duidelijke scheiding tussen binnen- en buitenlucht. Het ontwerp richt zich op bedrijfszekerheid, weerbestendigheid en eenvoudige service-toegang.
Ik wil eerst andere ventilatoren bekijken
Wat is een dakventilator?

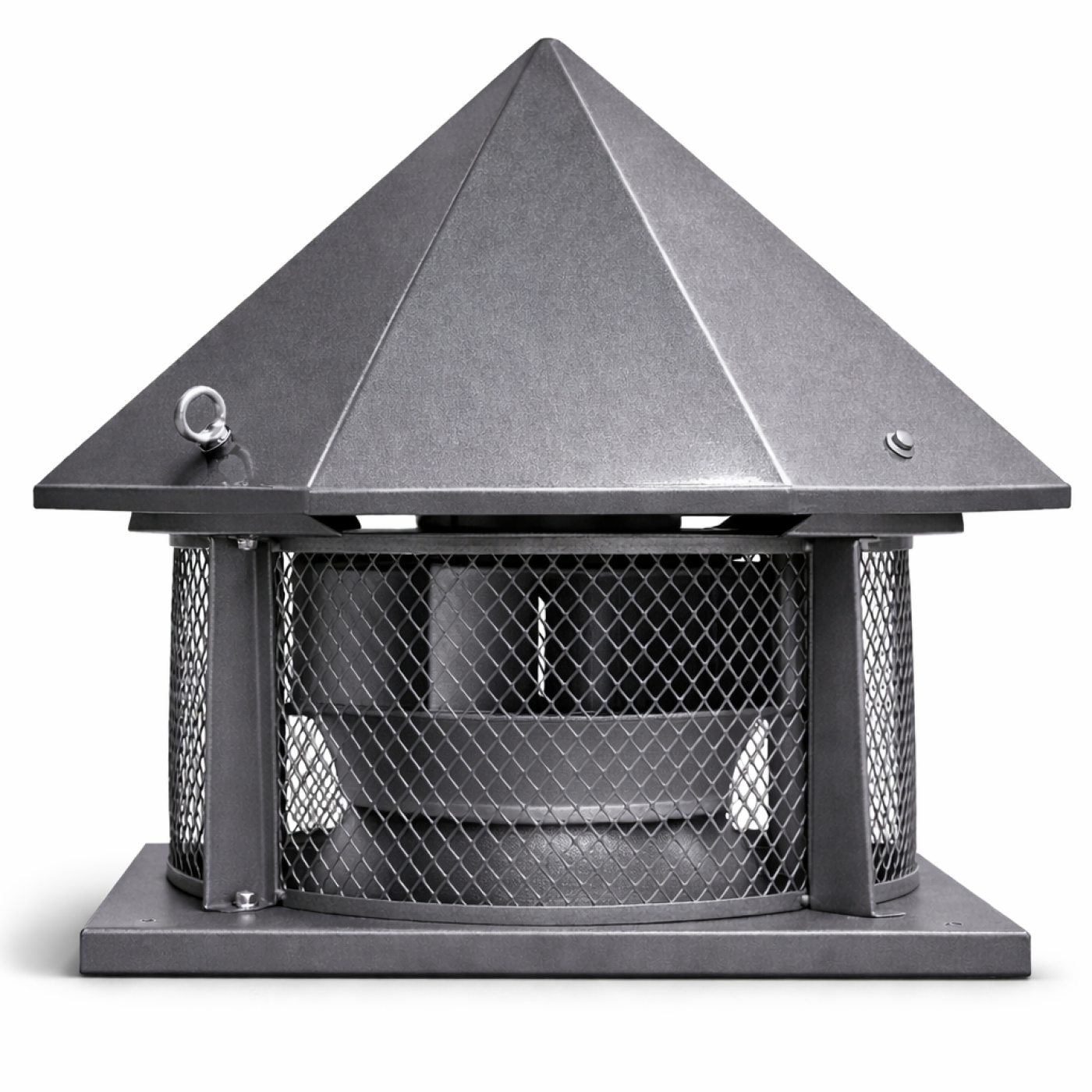

Een dakventilator is een op het dak geplaatste ventilator die lucht afvoert of toevoert via een dakdoorvoer. De unit bestaat meestal uit een ventilatorsectie, een aerodynamische kap of weerbestendige uitblaas, een montageplint en een waterdichte aansluiting op de dakbedekking. Door de positie op het hoogste punt van het gebouw ontstaat een logische ontsnapping voor warme, vochtige of verontreinigde lucht en een efficiënte toevoer bij drukgestuurde systemen.
Verticale of horizontale uitblaas en een aerodynamische kap bepalen de stroming en de bescherming tegen weersinvloeden. Verticale uitblaas voert lucht weg uit de dakzone en reduceert recirculatie bij lagere windsnelheden. Horizontale uitblaas is geschikt waar gevels of nabije luchtinlaten vrij van terugslag moeten blijven. Aerodynamische kappen beperken drukverlies en voorkomen inregenen, terwijl druppelvangers en lamellen waterinslag verder reduceren.
Verschil met kanaal- en wandopstelling draait om plaatsing en drukreserve. Een kanaalventilator staat binnen de luchtweg en vraagt om extra dakdoorvoeren. Een wandventilator verplaatst lucht rechtstreeks via de gevel. De dakventilator bundelt ventilator, kap en dakdetail in één opbouw, met korte buitenluchttrajecten en een esthetisch opgeruimde installatie. Bij lange kanaallengtes of zware componenten in serie blijft een behuisde centrifugaal ventilator in het kanaal vaak een rendabele combinatie met een dakdoorvoer.
Toepassingen in de industrie
Dakventilatoren komen tot hun recht in grote volumes, wisselende bezetting en omgevingen met duidelijke scheiding tussen proceslucht en buitenlucht.
Afzuiging in productiehallen en logistieke centra vraagt om hoge volumestromen met overzichtelijke luchtpaden. Een dakopstelling voert warme lucht en dampen rechtstreeks af, terwijl toevoer via gevel of dakroosters de verse lucht aanlevert. In logistiek helpt een industriële dakventilator bij het afvoeren van uitlaatgassen in laadstraten en het ontluchten van acculaadruimten, mits de juiste materiaal- en veiligheidskeuze is gemaakt.
Rook- en warmteafvoer, RWA, en noodbedrijf vereisen gecertificeerde units met temperatuurklasse en langdurige bedrijfszekerheid onder hoge thermische belasting. Dakventilatoren met RWA-klasse F200, F300, F400 of F600 blijven gedurende een vastgelegde tijdspanne functioneren bij hoge rookgastemperaturen. Besturing koppelt met brandmeldsystemen en noodvoedingen voor fail-safe schakelen en periodieke testcycli.
Corrosieve of vochtige omgevingen, zoals chemie en food, stellen eisen aan materialen en afdichtingen. RVS, geanodiseerd aluminium of gecoate staalsoorten verhogen weerstand tegen dampen, zuren of zouten. Behuizingen krijgen extra aandacht voor lekdichtheid en afwatering. Lagering en motor ontvangen bescherming tegen condens en spuitwater, terwijl IP-klasse en eventuele hogedrukreiniging in de specificatie worden meegenomen.
Uitvoeringen en specificaties
Radiaal versus axiaal dakventilator geeft richting aan werkgebied en installatielogica. Axiale ventilatoren leveren hoge volumestromen bij lage tot middelhoge druk en lenen zich voor grote hallen met beperkte kanaalweerstand. Radiale varianten leveren meer drukreserve, nuttig bij lange interne kanaaltrajecten, filters of warmtewisselaars. Keuze volgt uit de systeemlijn en het gewenste werkpunt.
Weerbestendige materialen, IP-klasse en temperatuurbereik bepalen geschiktheid voor het dakklimaat. Behuizingen in aluminium, gegalvaniseerd staal met poedercoating of RVS bieden weerstand tegen UV, neerslag en windbelastingen. IP-klasse van motor en klemmenkast garandeert bescherming tegen indringend water. Temperatuurspecificatie dekt zowel omgevingstemperatuur als eventuele rookgastesten voor RWA.
Atex ontwerp en RWA-klassen F200, F300, F400 en F600 adresseren veiligheid. Vonkarme details reduceren ontstekingskans in potentieel risicovolle omgevingen. RWA-klassering borgt prestaties bij brandscenario’s. Het totaalpakket omvat certificaten, typeplaatjes en documentatie die bij oplevering en audits noodzakelijk zijn. In combinatie met ATEX-zones volgt een apart traject met zonebepaling, materiaalkeuze, aardingsstrategie en spelingstoleranties.
Montage en dakdetails

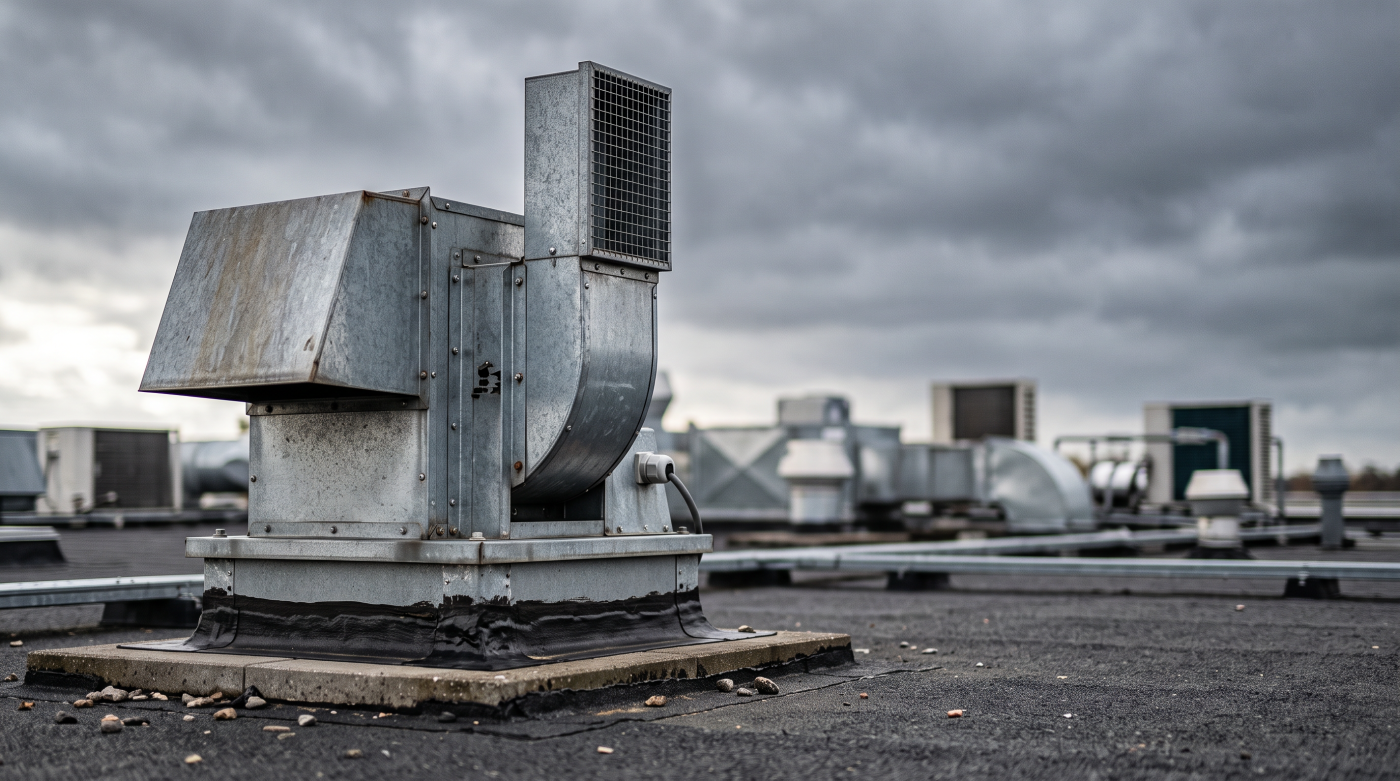

Dakdoorvoer, plint en waterdichte aansluiting vormen de basis van een goede opbouw. Een passende plint verdeelt krachten en brengt de ventilator op de juiste hoogte boven de dakafwerking. De waterdichte aansluiting respecteert dakhelling, afschot en detailleringen rond ballast of dakbeplating. Correcte afwatering voorkomt stilstaand water en corrosie.
Trillingsdempers, geluidkappen en regenkappen verhogen comfort en duurzaamheid. Elastomere dempers onder de plint beperken overdracht naar de draagconstructie. Geluidkappen reduceren brongeluid, vooral bij hogere toerentallen. Regenkappen, druppelvangers en lamellen verhinderen waterinslag en beperken windinvloed op de uitblaas.
Toegang voor inspectie en service hoort vroeg in het ontwerp. Een veilige route naar de unit, voldoende vrije ruimte rondom en demontabele panelen versnellen onderhoud. Inspectieluiken en een uitneembare waaier verkorten stilstand. Meetpunten voor druk en temperatuur voor en na de ventilator ondersteunen diagnose zonder extra demontage.
Onderhoud en bedrijfszekerheid
Periodieke inspectie, reiniging en lagerzorg houden prestaties stabiel. Vervuiling van roosters, lamellen en waaier verhoogt weerstand en geluid. Reinigingsintervallen sluiten aan op bedrijfsuren en omgeving. Lagerconditie krijgt aandacht met temperatuur- en trillingsmetingen. Documentatie van meetwaarden maakt trendanalyse mogelijk.
Sneeuw-, ijs- en storm vragen om constructieve reservering en operationele maatregelen. Een solide bevestiging met stormbestendige details voorkomt schade. Bij vorst blijft aandacht nodig voor ijsvorming op roosters en kappen. Nachtbedrijf op laag toerental reduceert piekgeluid bij windrijke omstandigheden en houdt ventilatie basaal op gang.
Reserveonderdelen en testprocedures verkorten hersteltijd en borgen compliance. Een lijst met serienummers, lagers, riemen of koppelingen, motor- en elektronica-onderdelen versnelt bestellingen. RWA-systemen draaien periodieke functionele tests, inclusief besturings- en omkeertests, zodat beschikbaarheid aantoonbaar blijft.
Veelgestelde vragen over dakventilatoren
Welke uitblaasrichting is het meest geschikt en wat is het effect op neerslaginwaai en recirculatie?
Verticale uitblaas voert lucht verder van het dakvlak en reduceert recirculatie in windluwe zones. Een aerodynamische kap en druppelvanger beperken neerslaginwaai. Horizontale uitblaas past waar nabije luchtinlaten of gevels bescherming vragen. Lokale windstudies en afstandsregels voorkomen kortsluiting tussen afvoer en toevoer.
Hoe wordt geluidsemissie naar de omgeving beperkt en welke maatregelen zijn effectief?
Geluidsemissie richting omgeving hangt samen met toerental, uitblaassnelheid en windinteractie. Maatregelen starten bij bron: correct werkpunt, grotere diameter met lager toerental en aerodynamische roosters. Akoestische kappen en dempers pakken restgeluid aan. Trillingsdempers onder de plint beperken structurele overdracht naar het gebouw. Bij nachtregime levert zachte op- en afbouw extra winst.
Hoe wordt compatibiliteit met RWA- en brandmeldsystemen geborgd?
RWA-gecertificeerde dakventilatoren sluiten aan op brandmeldcentrales en noodvoeding. Besturing ontvangt signalen voor start, stand en storingsmelding. Testprocedures draaien periodiek, met logging voor audits. Bij gecombineerde ventilatie en RWA blijft een duidelijke scheiding in functies en prioriteiten essentieel. Documentatie en certificaten horen bij oplevering, inclusief temperatuurklasse en duur volgens classificatie.
