Hogedruk ventilatoren
Hogedruk ventilatoren leveren gecontroleerde stroming bij hoge tegendruk. In installaties met lange kanaaltrajecten, meerdere inline componenten of intensief procesgebruik blijft een stabiele drukopbouw cruciaal voor veiligheid, productkwaliteit en energieprestatie.
Ik wil eerst andere ventilatoren bekijken

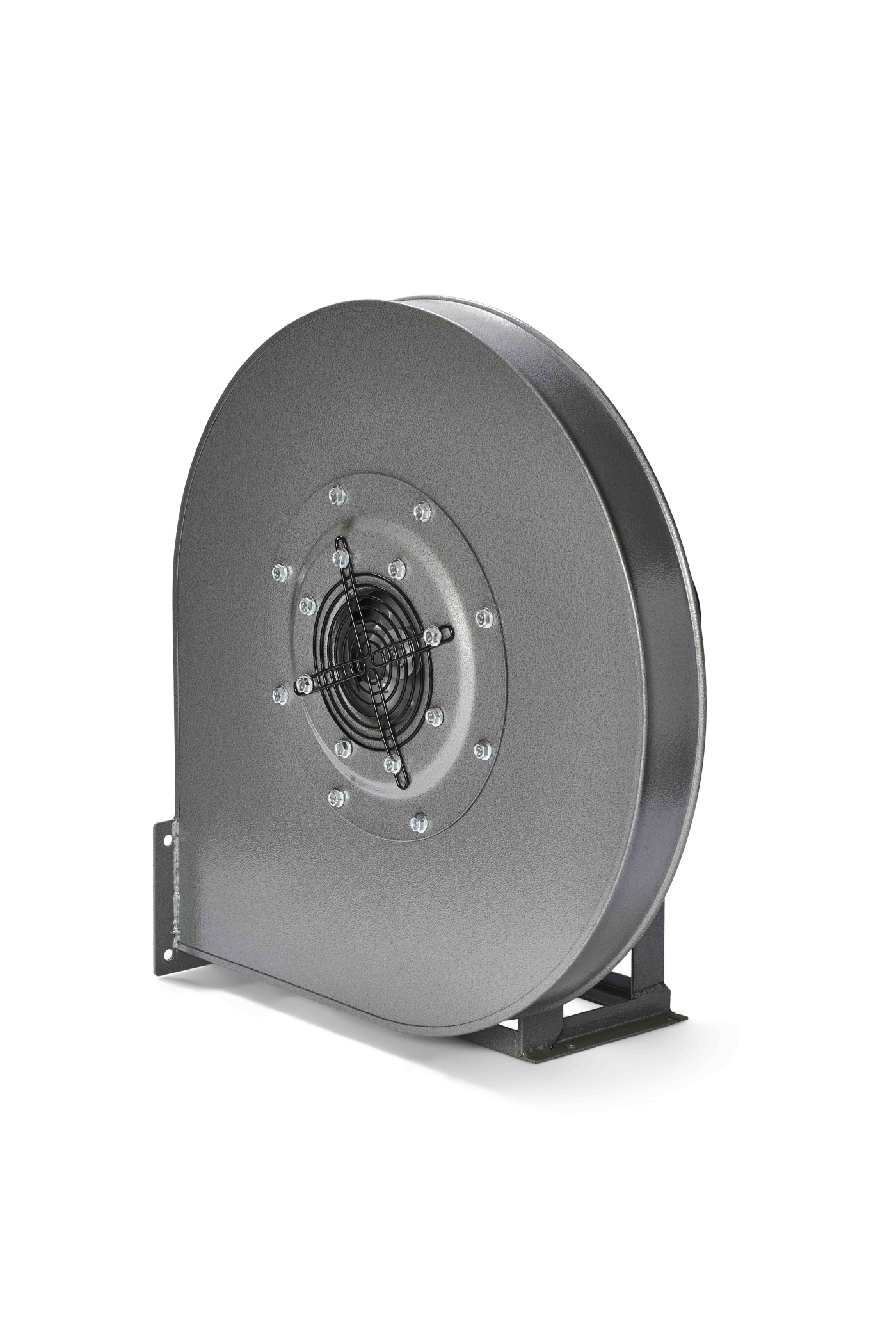

Wat is een hogedruk ventilator?
Een hogedruk ventilator is een industriële ventilator die ontworpen is om een groot drukverschil (Δp) te leveren bij middelgroot tot laag debiet. In het categorie- en werkgebied ligt de nadruk op hoge statische druk, nauwkeurige stromingscontrole en bestendige prestaties wanneer de ventilator curve steil is. Denk aan trajecten met fijne filtratie, warmtewisselaars, lange leidingen, kleppen en stromingsrichtende elementen. Het rendement blijft juist in dat hogere drukgebied bruikbaar, zonder onnodige oververhiting.

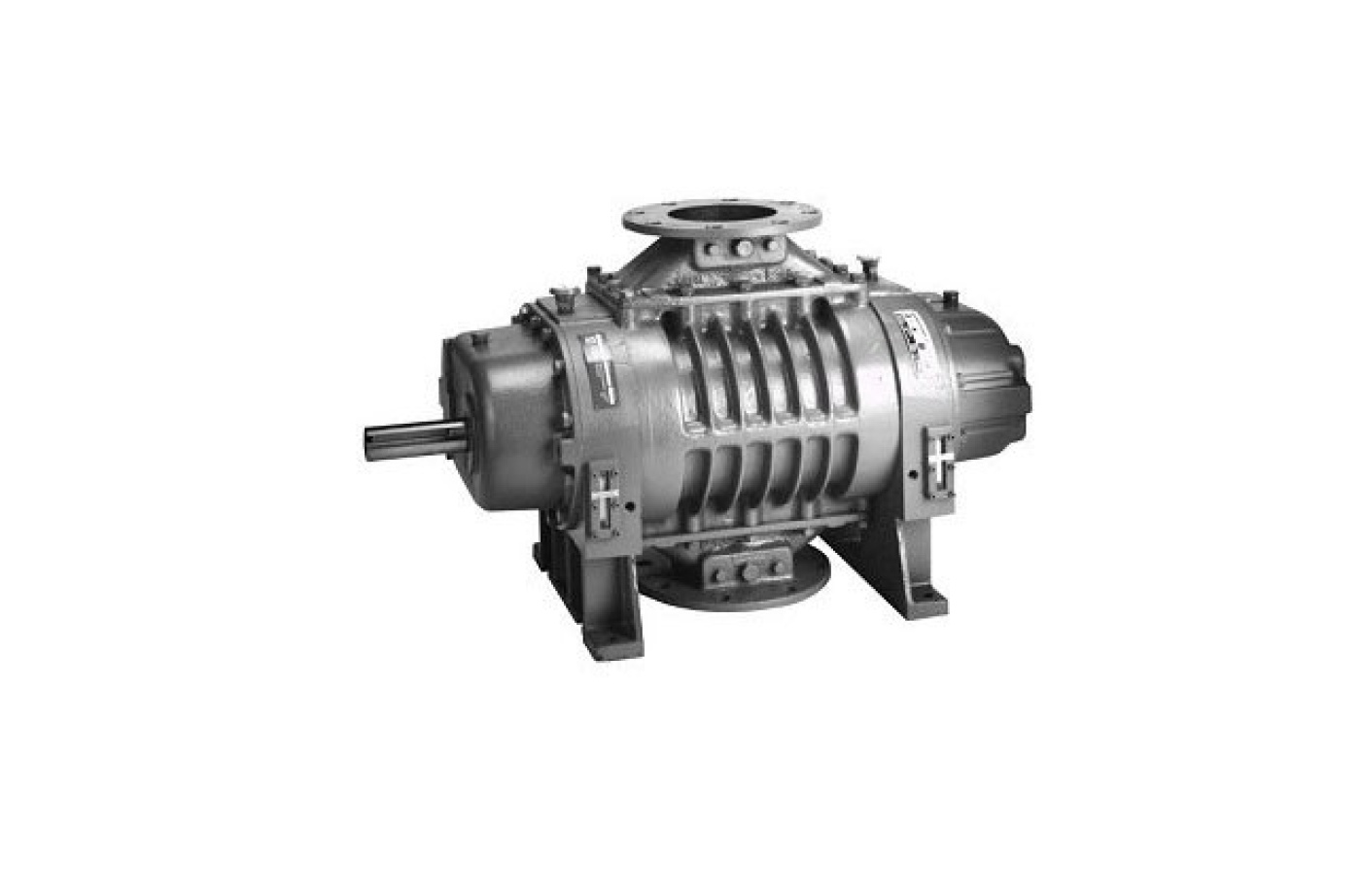

Verschil met standaard centrifugaal en blowertechnieken komt neer op werkgebied en principe. Een standaard centrifugaal ventilator bedient een breder middengebied van debiet en druk, maar verlaat bij zware weerstand sneller het optimale punt. Roots- en zijkanaalblowers leveren eveneens hoge druk, alleen via andere compressieprincipes met eigen voordelen en grenzen.
Toepassingen in de industrie
Verbrandingslucht, brander- en ovenlucht vragen om betrouwbare drukopbouw en stabiele volumestroom. Luchtverhouding en vlamstabiliteit hangen af van nauwkeurige regeling. Hogedruk ventilatoren compenseren schoorsteentrek, lekkages en variërende weerstand in het traject, zodat combi’s van branders en ovens voorspelbaar blijven presteren. Temperatuur- en materiaalkeuze volgen de thermische klasse van het proces.
Pneumatisch transport over lange trajecten vereist voldoende drukreserve om bochten, afsluiters, troggen en verdelers te overbruggen. Een hogedruk ventilator houdt snelheid in het kanaal op peil, voorkomt sedimentatie en borgt producttransport zonder ophoping. De selectie gaat uit van de worstcase drukval, met marge voor vervuiling en slijtage in de tijd.
Proceslucht voor droging en luchtmessen vraagt om gecontroleerde, vaak geconcentreerde uitstroming bij hogere druk. In droogtunnels, luchtmessen en nozzles levert een hogedruk ventilator de benodigde kinetische energie, terwijl de regeling variaties in product of lijnsnelheid volgt. Geluidsbeheersing en mechanische balans krijgen extra aandacht bij hogere omtreksnelheden.
Uitvoeringen en specificaties
Versterkte behuizing, nauwkeurige speling en stijve lagers vormen de kern van het mechanisch ontwerp. Een goed design, beperkte tipclearance en hoogwaardige lagerstoelen beperken verliezen en houden trillingen onder controle. Bij hogere snelheden krijgt dynamische balancering van waaier en koppeling prioriteit om resonantiebanden te vermijden.
Materiaalkeuze voor temperatuur en chemische bestendigheid volgt medium en omgeving. Gegalvaniseerd of gecoat staal volstaat in neutrale lucht, terwijl RVS of speciale coatings aangewezen zijn bij condens, zuren, zouten of oplosmiddelen. Voor verhoogde procestemperaturen gelden hittebestendige legeringen en aangepaste lagers, afdichtingen en koelstrategieën. Het totale temperatuurbereik omvat omgeving, medium en eventuele pieken.
ATEX- en hoge-temperatuurvarianten dekken risicovelden af. In zones met explosiegevaar gelden eisen voor oppervlaktetemperatuur, aarding, geleidende materialen en speling tussen draaiende en stilstaande delen. Bij hoge temperatuur blijven lagersmeermiddelen, thermische barrières en koelluchtvoorziening bepalend voor standtijd en veiligheid. Certificaten, markeringen en documentatie horen aantoonbaar op orde.
Prestaties en selectie
Drukopbouw, rendement en geluid bij hoog toerental zijn onlosmakelijk verbonden. Hogere omtreksnelheden leveren de benodigde druk, maar vragen om nauwkeurige inlaatcondities en een waaierprofiel dat piektonen beperkt. Een grotere diameter bij lager toerental reduceert brongeluid en verbetert het jaarrendement, mits de bouwruimte dit toelaat. Rendement volgt het snijpunt van ventilatorcurve en systeemplijn; dimensioneren op het effectieve werkgebied bespaart energie en voorkomt onnodig afknijpen van de luchtstroom.
Aandrijving: direct, riem of koppeling wordt gekozen op basis van toerental, vermogensrange en servicefilosofie. Direct drive minimaliseert verliezen en onderhoud, is compact en goed regelbaar met frequentieomvormers of EC-techniek. Riem- of koppelaandrijving biedt flexibiliteit in toerental en maakt uitlijning en trillingsgedrag tot aandachtspunt. Bescherming van roterende delen en juiste spanning of uitlijning voorkomt overbelasting van lagers.
Frequentieregeling, softstart en mechanische grenzen zorgen voor beheerste acceleratie en nauwkeurige debiet- of druksturing. Softstart verlaagt mechanische piekbelasting en netinschakelstromen. Frequentieregeling koppelt capaciteit met procesvraag; beveiligingen voor minimumflows voorkomen oververhitting of stallcondities. Mechanische grenzen (kritische snelheid, lagerbelasting, tipclearance) worden in de regel ingesteld in besturing of PLC.

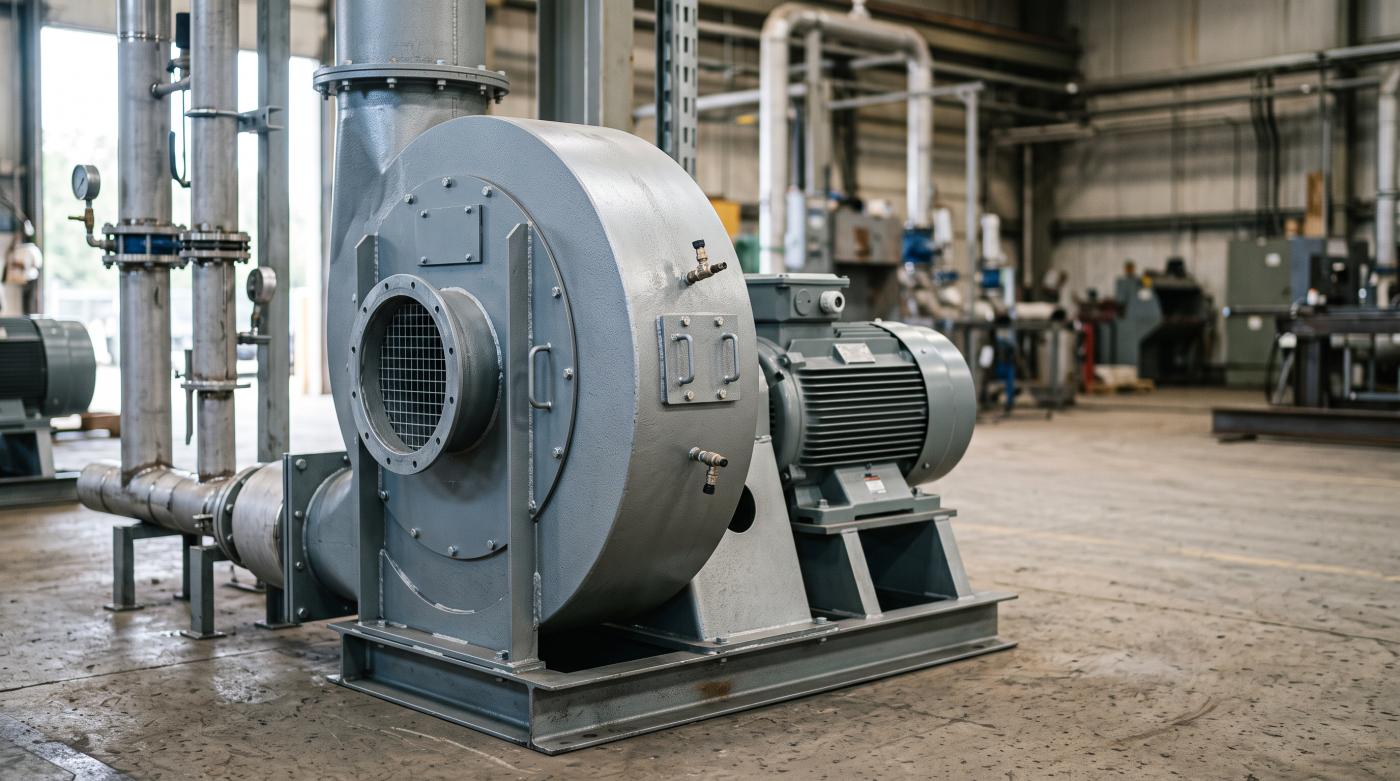

Installatie en fundatie
Trillingscontrole, uitlijning en fundatieblokken dragen de betrouwbaarheid. Een stijve fundatie met correct gekozen trillingsdempers voorkomt resonantie met gebouw of staalconstructie. Precisie-uitlijning van motor en ventilator, zowel bij direct drive als via koppeling/riem, minimaliseert lagerbelasting. Baseline-metingen bij inbedrijfstelling (trilling, temperatuur, opgenomen vermogen) leggen referentiewaarden vast.
Inlaatcondities, suctie-ruwheid en wervelvorming beïnvloeden direct rendement en geluid. Een rechte aanzuigsectie met voldoende lengte, stromingsrichters conus inlaten reduceren scheef aanstromen. Gladde binnenwanden en royale bochtradiussen verlagen drukverlies. Roosters of gaas worden stromingsvriendelijk gekozen om fluittonen en extra turbulentie te vermijden.
Dichte kanalen, afsluiters en terugslagvoorzieningen houden de systeembalans onder controle. Lekkages onttrekken debiet en verhogen energieverbruik. Terugslagkleppen beperken ongewenste stroming bij stilstand of winddruk. In gecombineerde systemen met RWA of noodbedrijf blijft de scheiding van functies en prioriteiten in de besturing essentieel, met duidelijke signalering voor status en storingen.
Monitoring en bedrijfszekerheid
Temperatuur- en trillingsbewaking signaleren vroegtijdig onbalans, uitlijnfouten of lagerproblemen. Trendreeksen voor lager- en huis-temperaturen, RMS-trilling en specifieke frequentiebanden geven inzicht in slijtage en vervuiling. Alarm- en waarschuwingsniveaus worden afgestemd op proceskritiek.
Lager- en sealconditie, olie- of vetbeheer bepalen standtijd. Smeermiddelen worden gekozen op basis van temperatuur en belasting. Lekvrije seals voorkomen stof- of gasinlaat naar lagerkamers. Periodieke inspectie van vetkwaliteit of olieconditie voorkomt ongeplande stilstand.
Prestatiecurves, trending en predictief onderhoud maken optimalisatie concreet. Vergelijk gemeten debiet/druk/vermogen met de fabriekscurves; afwijkingen wijzen op vervuiling, kanaal-lekkage of mechanische degradatie. Predictieve modellen, gevoed met real-time data, maken onderhoud planbaar en verlagen TCO. Voor processen met variabele vraag blijken EC-aandrijvingen of hoogwaardige frequentieomvormers vaak energetisch en akoestisch gunstiger over het jaarprofiel.
Veelgestelde vragen over hogedruk ventilatoren
Wanneer gebruik ik hogedruk in plaats van standaard centrifugaal?
Hogedruk is passend zodra de systeemlijn steil is: lange leidingen, meerdere bochten en inline componenten zoals fijne filters, warmtewisselaars en kleppen. In dat gebied verlaat een standaard centrifugaal model sneller het optimale werkpunt. Een hogedruk ventilator levert dan meer Pascal per opgenomen kilowatt, met stabiel gedrag bij wisselende weerstand. Alternatieven zoals zijkanaalventilatoren komen in beeld wanneer continu hogere druk bij relatief laag debiet nodig is, of wanneer pulsatiearm gedrag voorrang heeft.
Welke strategieën verminderen geluid bij hoge omtreksnelheden?
Geluidsreductie begint bij bronkeuze en werkpunt. Een grotere diameter met lager toerental verlaagt brongeluid, mits inbouwruimte dit toelaat. Strakke inlaatcondities met rechte secties en stromingsrichters beperken turbulentie en piektonen. Akoestische kappen en dempers pakken restgeluid aan, terwijl trillingsdempers structurele overdracht naar de constructie minimaliseren. Bij nachtbedrijf of gevoelige omgevingen biedt een regelstrategie met zachte op- en afbouw extra comfort. Vergelijk voor schone luchttoepassingen ook waaiers met achterwaarts gebogen bladen centrifugaal ventilatoren voor een gunstige akoestiek bij vergelijkbare druk.
