Transportventilatoren
Transportventilatoren vormen het werkpaard voor afzuigsystemen waarin productresten, vezels of spaanders met de luchtstroom meereizen. In tegenstelling tot comfort- of schone luchtventilatie draait alles hier om vrije doorlaat, robuuste materialen en stabiele drukopbouw bij variërende belasting.
Ik wil eerst andere ventilatoren bekijken
Wat is een transportventilator?

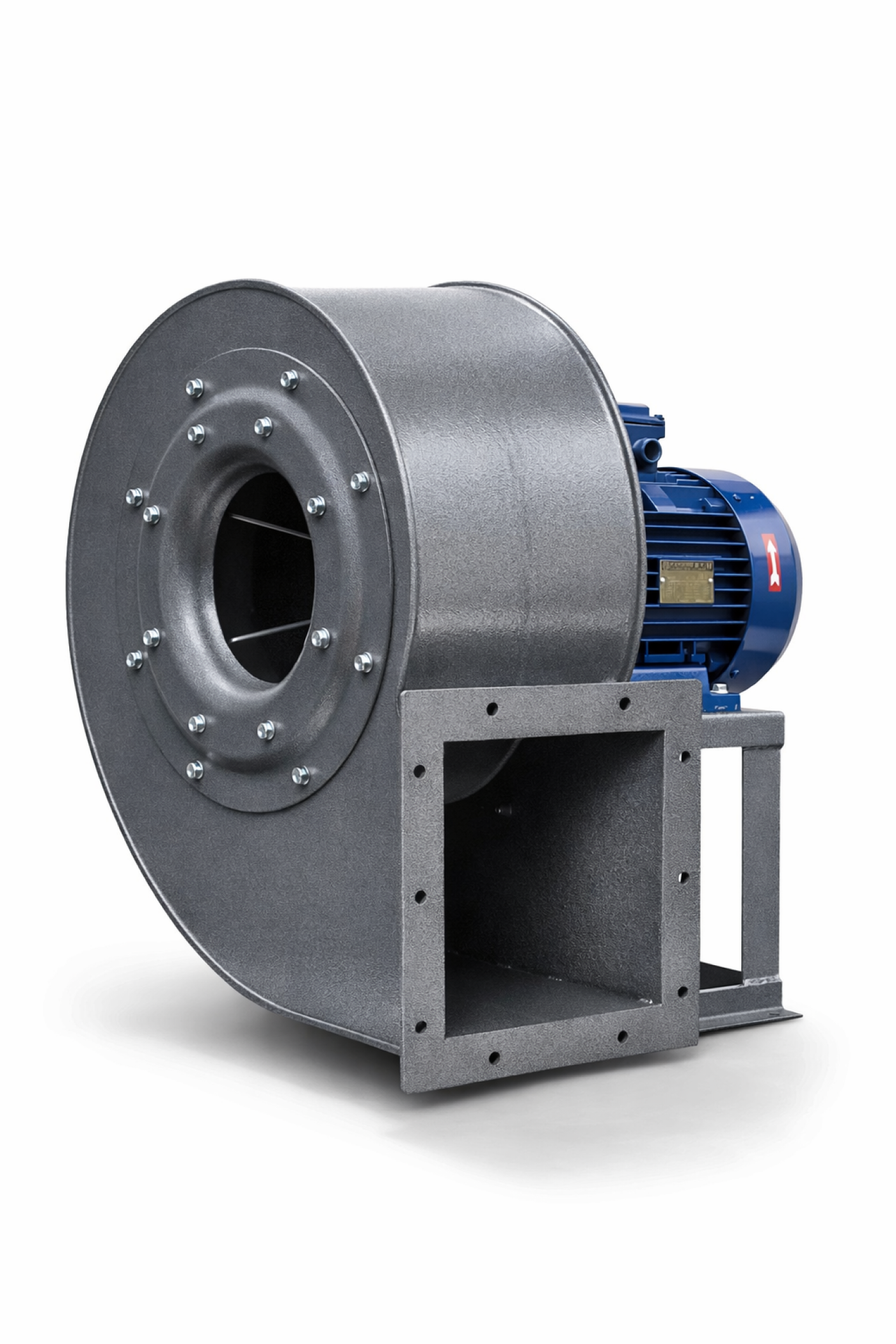

Een transportventilator is een industriële ventilator met open waaier, grote speling en een stromingspad dat deeltjespassage ondersteunt. Rechte of vrijwel rechte schoepen minimaliseren contact met materiaal en beperken aanhechting. Het inline traject blijft overzichtelijk: lucht en materiaal treden axiaal binnen, verlaten de waaier radiaal en gaan via de spiraalvormige behuizing naar de uitlaat. Dit ontwerp verdraagt fluctuerende concentraties deeltjes en voorkomt verstoppingen in situaties waarbij filter- of comfortventilatoren juist tekortschieten. Verschil met comfortventilatie is daarmee wezenlijk: geen focus op uiterst lage geluidsniveaus of micro-efficiency bij schone lucht, wel nadruk op doorlaat, slijtvastheid en voorspelbaarheid onder ruwe procescondities.
Toepassingen in de industrie

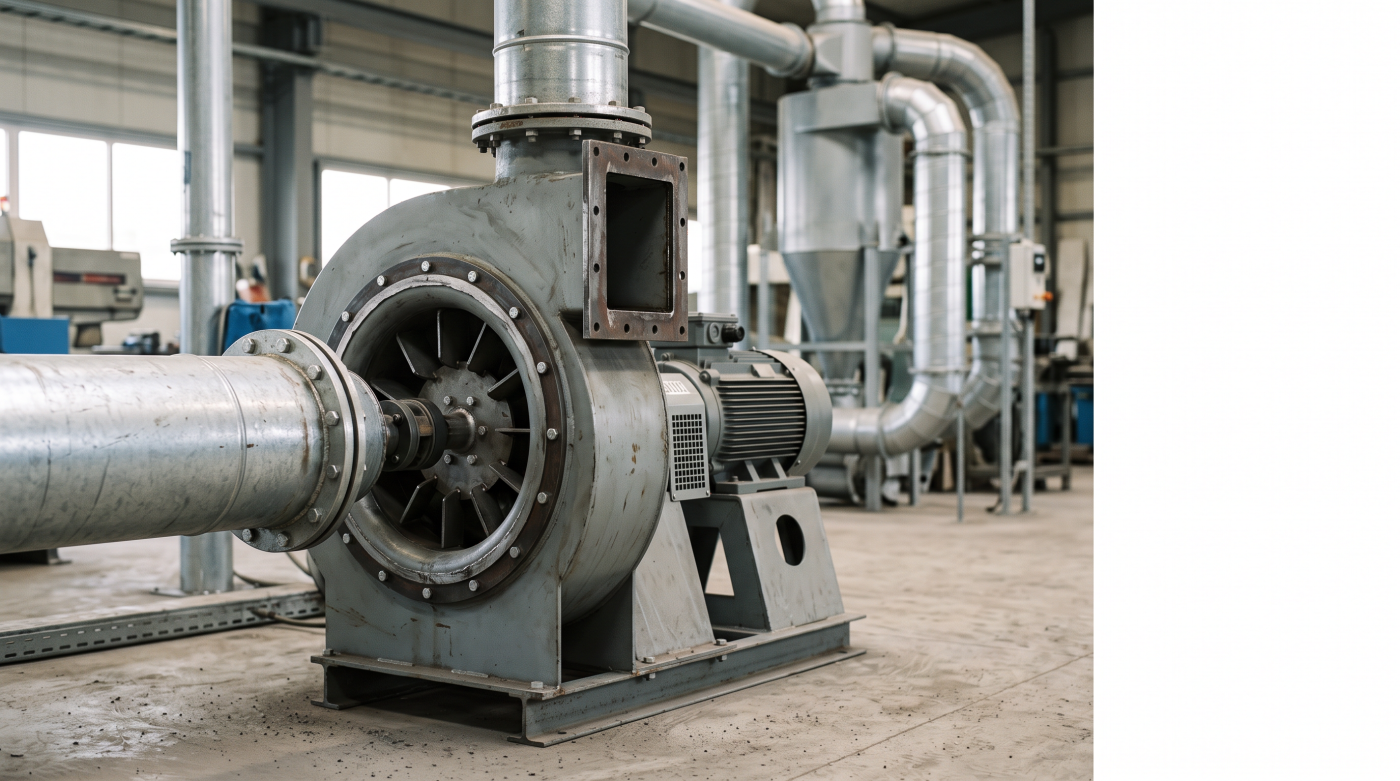

In houtbewerking, papier- en textielverwerking en bij handling van kunststofgranulaat zorgt een transportventilator voor continue afvoer van spanen, snijresten, vezels en pellets. De open waaier laat langere vezels passeren zonder vroegtijdige verstopping en voert materiaal richting cycloon of scheider. Afzuiging van afknipsel en folie in converting-processen vraagt dezelfde logica: ruime doorlaat, voldoende snelheid in het kanaal en een uitblaas die materiaal gericht aanbiedt aan cycloon of container. Puntbronafzuiging bij zaag-, frees- of ponsmachines profiteert van korte luchtwegen en voldoende aanzuigsnelheid aan de kap, zodat materiaal direct van de bron verdwijnt en de werkzone schoon blijft.
Uitvoeringen en specificaties
Slijtvaste staalsoorten en extra coating verhogen de standtijd. Ongelegeerd staal voldoet in lichte stofstromen; bij abrasieve media loont een overstap naar Hardox, mangaanstaal of las-opgebrachte hardlagen op bladvoorranden en behuizingszones met hoge impact. Epoxy- of polyurethaan-coatings bieden bescherming tegen corrosieve componenten of condens. Versterkte lagers, asafdichtingen en inspectieluiken horen bij een industrieel ontwerp dat onderhoud zonder langdurige stilstand faciliteert. Hoge radiale krachten door deeltjesimpact vragen om stijve lagerstoelen en een goed uitgebalanceerde aandrijflijn.
ATEX-ventilatoren voor stof of gas zones komen in beeld zodra explosieve stof- of gaswolken mogelijk zijn. Eisen raken materiaalgeleiding, aardpunten, maximale oppervlaktetemperaturen en gecontroleerde speling tussen draaiende en stilstaande delen. Documentatie en markeringen moeten sluitend blijven; de combinatie met gecertificeerde motoren en regelaars zorgt voor aantoonbare compliance.
Prestaties en selectie
Debiet, druk en deeltjesgrootte vormen de drie-eenheid bij selectie. Het kanaal moet genoeg snelheid bieden om materiaal in suspensie te houden, zonder excessieve slijtage in bochten of op inlaatstukken. Te lage snelheid veroorzaakt sedimentatie en verstopping; te hoge snelheid jaagt slijtage en geluid aan. De ventilator levert de drukreserve om bochten, afsluiters, cyclonen en filters te overbruggen. Kanaalontwerp, bochten en valstukken verdienen aandacht: royale radiussen, valstukken voor scherpe bochten en een logische volgorde (bron → kanaal → ventilator → scheider → filter) beperken piekbelasting en reduceren stilstand. Geluid, slijtage en rendement hangen sterk samen met het werkpunt. Een waaier die dicht bij het beoogde debiet draait, werkt stiller en slijt minder, terwijl energieverbruik controleerbaar blijft.
Installatie en integratie
Een stijve fundatie en trillingsdemping beperken structurele geluidsoverdracht. Flexibele koppelingen tussen ventilator en kanaal vangen uitlijnfouten op en dempen trillingen. Inlaatcondities verdienen stromingsrust: een rechte sectie voor de waaier en een stromingsvriendelijk rooster verminderen wervelvorming. Terugslagvoorzieningen voorkomen materiaalterugval bij stilstand; een goed geplaatste terugslagklep of sluisklep bewaakt stromingsrichting en veiligheid. Meetpunten voor druk vóór en na kritieke componenten maken inregeling en diagnose eenvoudig.
Onderhoud en beschikbaarheid
Reinigingsintervallen en inspecties volgen uit materiaalstroom en bedrijfsuren. Vroege signalen, zoals stijgend drukverlies of een toenemende onbalans, wijzen op vervuiling of scheefslijtage. Waaierslijtage en balansherstel komen bovenaan de lijst: regelmatige visuele controle van bladleading edges en speling houdt het proces voorspelbaar. Een logische spare-partsset beperkt stilstand. Trenddata uit trillings- en temperatuurbewaking versnellen besluitvorming rond preventieve vervanging.
Veelgestelde vragen over transportventilatoren
Wat is de maximale deeltjesgrootte en vezellengte die veilig kan worden afgevoerd?
De open waaier en grotere speling bepalen de maximale deeltjesafmeting. Selectie richt zich op kanaalsnelheid (suspensie), vrije doorlaat in waaier en de tolerantie van bochten en afsluiters. Vezelrijke stromen vragen een stromingspad zonder scherpe randen en met zo min mogelijk dode zones.
Hoe beïnvloeden cyclonen en filters de drukvraag van het systeem?
Een cycloon introduceert een substantiële drukval die toeneemt bij hogere debieten en fijnere deeltjes. Filters voegen extra weerstand toe, oplopend door vervuiling. Dimensionering keert dit niet om; de ventilator wordt gekozen op het worstcasescenario, met regelstrategieën die onnodig afknijpen van de luchtstroom vermijden en energieverlies beperken.
Welke explosieveiligheidsmaatregelen zijn vereist bij stof- en vezelrijke stromen?
Bij brandbare stof- en/of gasstromen is ATEX-ontwerp cruciaal. Materialen met geleidende eigenschappen, aarding, gecontroleerde speling, vonkarme details en temperatuurbegrenzing reduceren ontstekingskansen. Systemen krijgen preventieve en beschermende maatregelen: explosiepanelen of -kleppen, terugslagvoorzieningen en vonkenvangers in het traject richting scheider of filter. Certificaten en periodieke tests vormen onderdeel van het veiligheidsdossier.
