De VACOM® zijkanaalventilator VC 010 verplaatst olievrije lucht voor vacuüm tot -110 mbar en overdruk tot 120 mbar. Leverbaar uit voorraad in een draaistroom- en een 230 V-uitvoering.

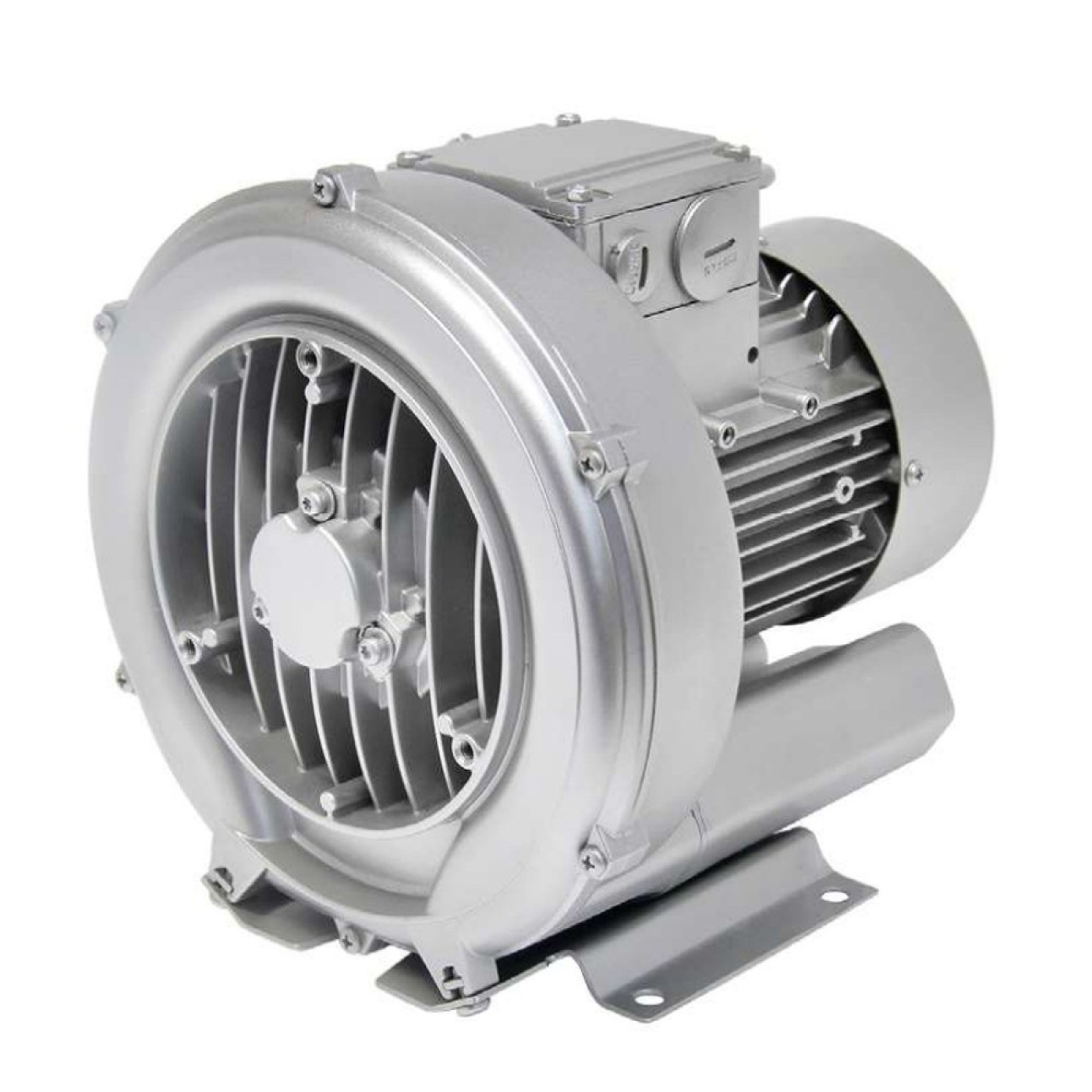

Zijkanaalventilator VC 010
Zoekt u een compacte blower die olievrije lucht verplaatst, voor vacuüm én voor overdruk? De VACOM® zijkanaalventilator VC 010 levert tot 68 m³/uur en haalt een drukverschil tot -110 mbar vacuüm of 120 mbar overdruk. U kiest uit twee uitvoeringen: de VC 302-010 voor draaistroom (Δ/Y) en de VC 102-010 voor een aansluiting op 230 V.
<p>Zoekt u een compacte blower die olievrije lucht verplaatst, voor vacuüm én voor overdruk? De VACOM® zijkanaalventilator VC 010 levert tot 68 m³/uur en haalt een drukverschil tot -110 mbar vacuüm of 120 mbar overdruk. U kiest uit twee uitvoeringen: de <
Het aluminium huis bevat een concentrische waaier die direct op de motoras zit. Die waaier draait met een kleine speling contactvrij in het statorhuis. Daardoor heeft de VC 010 geen smering nodig en levert hij een absoluut olievrij drukverschil, als onderdruk of als overdruk. Uw medium blijft dus schoon.
De lagering van de waaier zit in het voordeksel. Dankzij die constructie demonteert en monteert u de lagers eenvoudig. Zo combineert de VC 010 een eenvoudige opbouw met een betrouwbare werking en minimaal onderhoud.
Vraagt uw proces om meer capaciteit of een groter drukverschil? Grotere VACOM® zijkanaalventilatoren halen drukverschillen tot 700 mbar en capaciteiten tot 2000 m³/uur. De datasheets van alle series vindt u op onze downloadpagina.
Direct uit voorraad leverbaar. Vraag vandaag nog een offerte aan via info@induvac.com of bel +31 (0)79 363 38 90.
Eerst alles rustig naast elkaar leggen? Bekijk de volledige datasheet van de VC 010 (pdf).
Kenmerken van de VC 101
- Leverbaar uit voorraad
- Nagenoeg onderhoudsvrij
- Gunstig energieverbruik: 0,20 kW bij 50 Hz
- Olievrije compressie, dus geen vervuiling van uw medium
- Aluminium uitvoering: een laag gewicht van 5 kg en een hoge corrosiebestendigheid
Accessoires van de VC 101
Stem de VC 010 af op uw toepassing met deze accessoires:
- Aanzuigfilter VCF voor vacuümtoepassingen
- Aanzuigfilter VCFT voor compressietoepassingen
- Onderdrukbeveiliging DB
- Geluiddemper EGD
- Fitwerk
- Diverse: wisselklep, manometer en terugslagklep

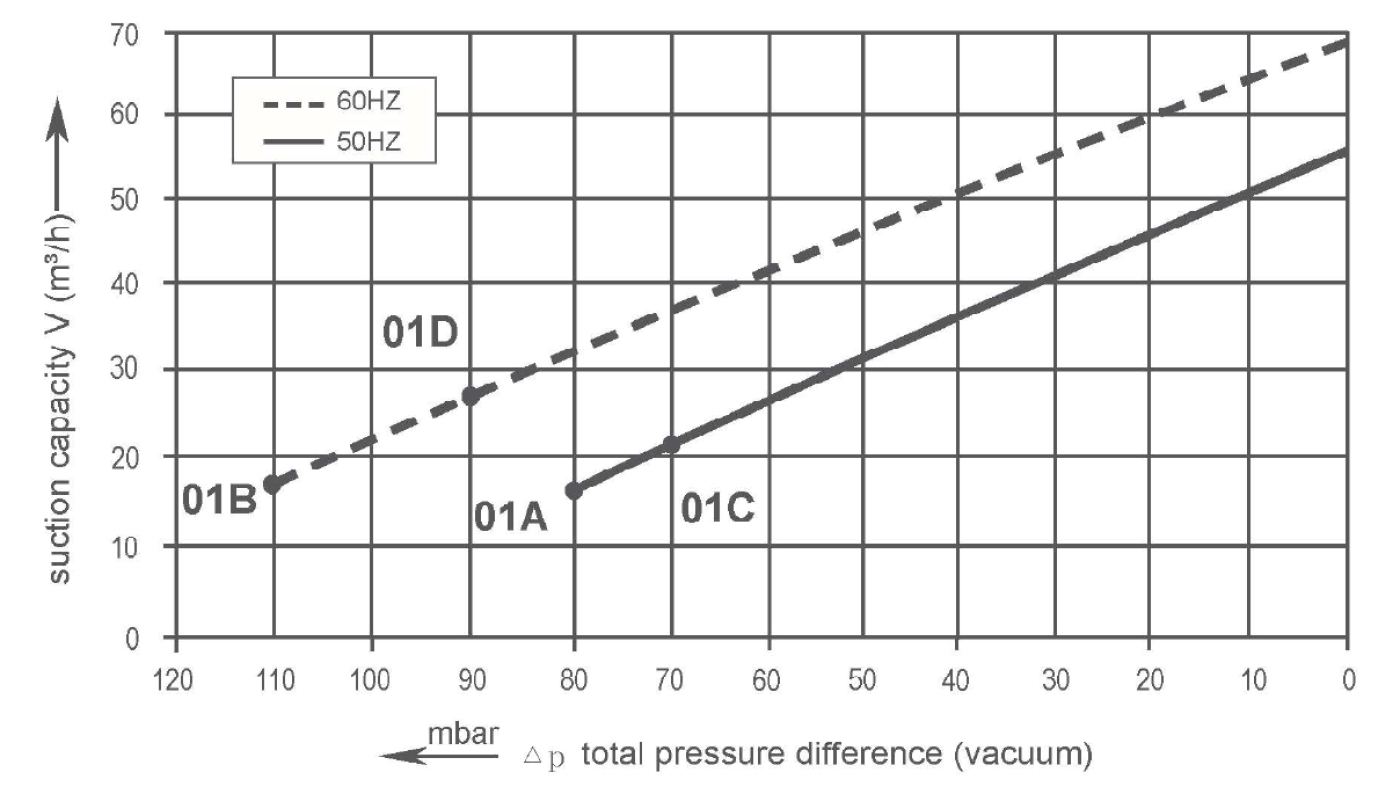

Technische gegevens en curves
Per type en netfrequentie ziet u hieronder vermogen, capaciteit en maximaal drukverschil.
| VC 302-010 | VC 102-010 | ||||
|---|---|---|---|---|---|
| 50 Hz | 60 Hz | 50 Hz | 60 Hz | ||
| Curve nr. | 010A | 010B | 010C | 010D | |
| Vermogen | kW | 0,20 | 0,23 | 0,20 | 0,23 |
| Voltage | V | 200-240 Δ / 345-415 Y | 220-275 Δ / 380-480 Y | 230 | 230 |
| Stroomsterkte | A | 1,75 Δ / 1,00 Y | 1,75 Δ / 1,00 Y | 1,50 | 1,60 |
| Capaciteit | m³/uur | 55 | 68 | 55 | 68 |
| Verschildruk vacuüm | mbar | -80 | -110 | -70 | -90 |
| Verschildruk compressie | mbar | 90 | 120 | 80 | 100 |
| Geluidsniveau | dB(A) | 46 | 48 | 46 | 48 |
| Aansluiting | "G | 0,5 | 0,5 | 0,5 | 0,5 |
| Gewicht | kg | 5 | 5 | 5 | 5 |

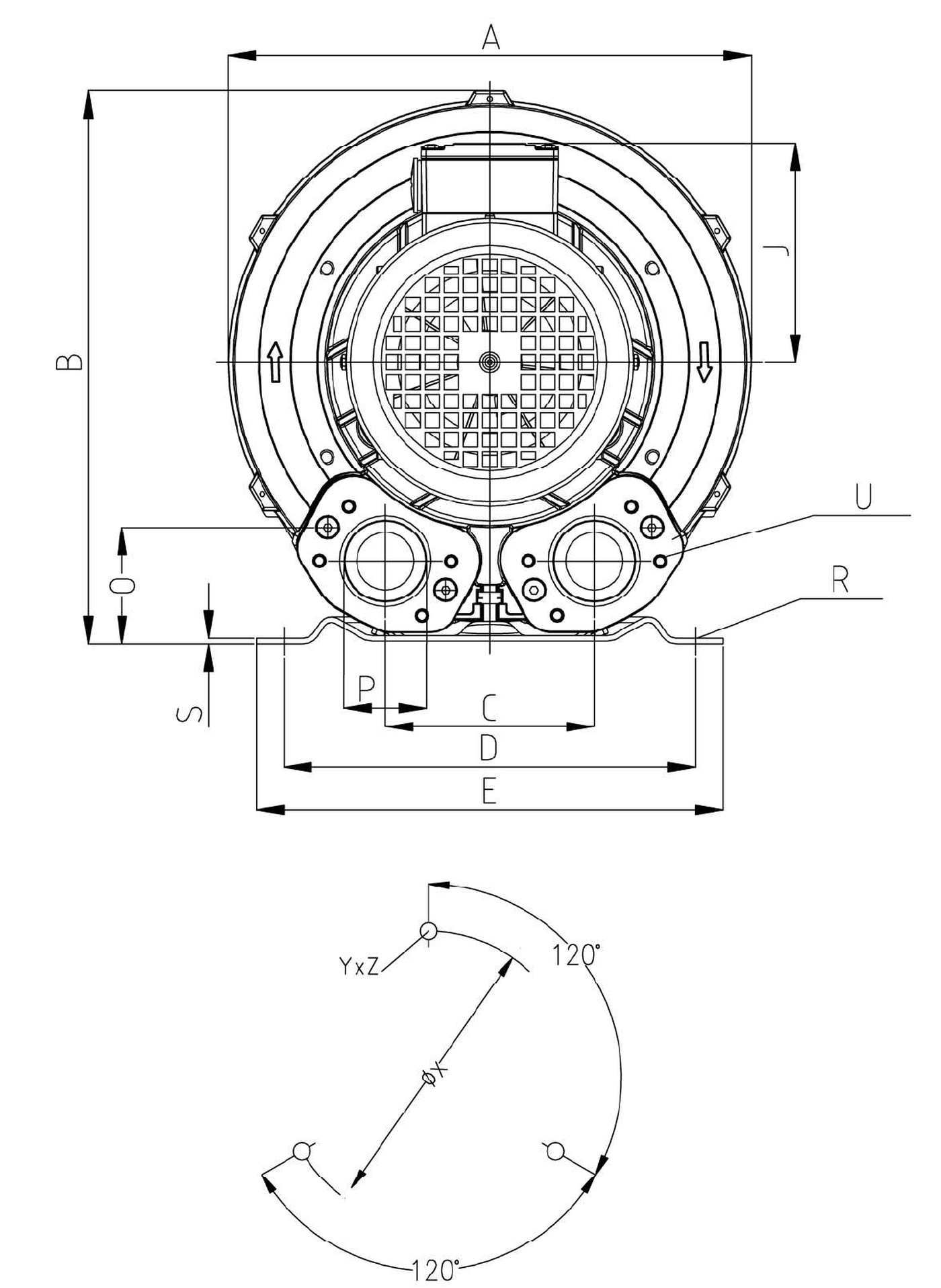

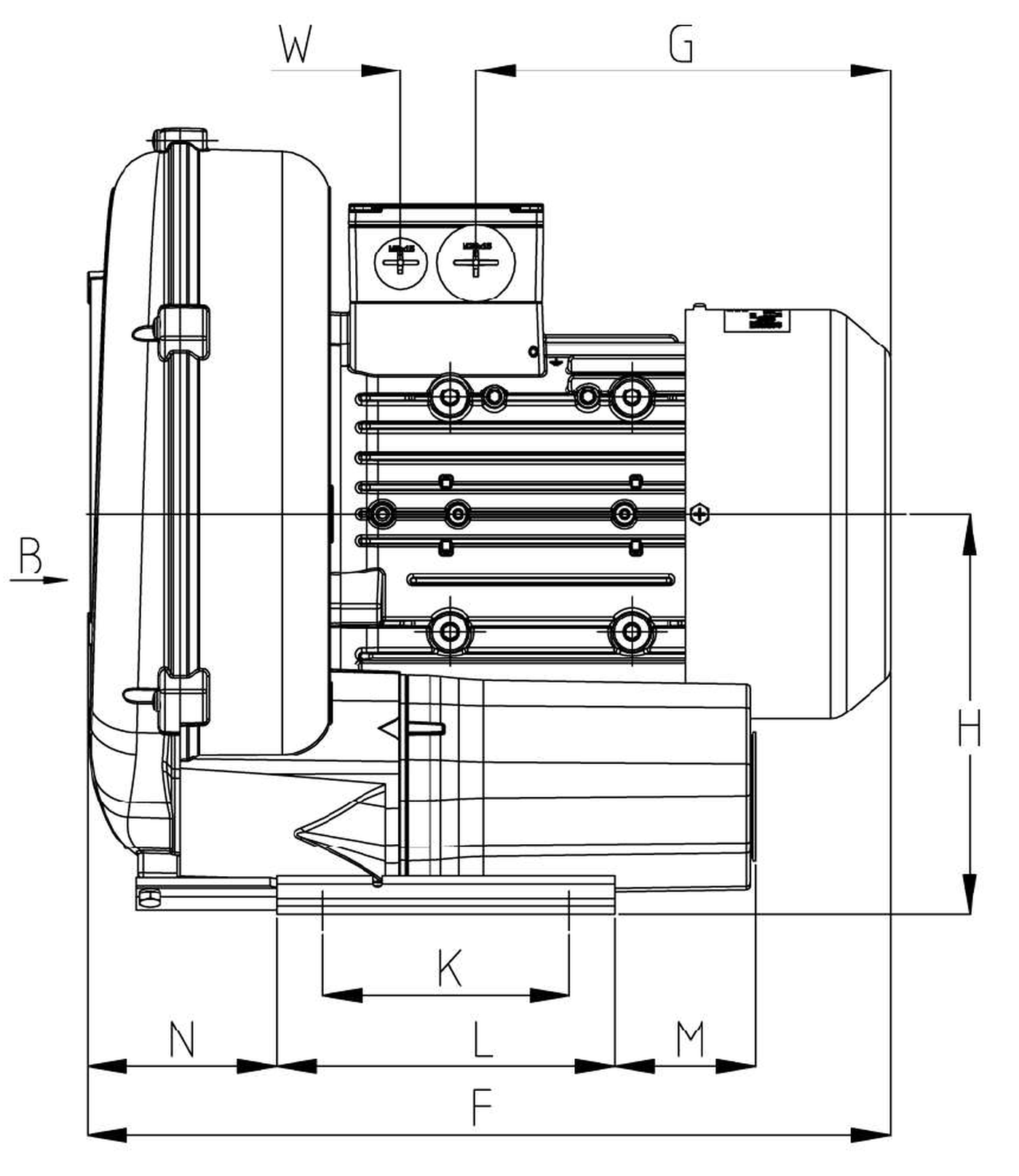

Maatschetsen van de VC 010
| Type | A | B | C | D | E | F | G | H | J | K | L | M | N | O | P | Q | ØR | S | U | V | V' | YxZ | X-holes | W |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| VC 302-010 | 198 | 212 | 85 | 179 | 196 | 222 | 108 | 115 | 100 | 65 | 90 | 40 | 45 | 34 | G1" | 60 | 8,5 | 2 | M6x17 | M16x1,5 | M25x1,5 | M6x15 | 0°/120°/240° | 29 |
| VC 102-010 | 198 | 212 | 85 | 179 | 196 | 222 | 108 | 115 | 100 | 65 | 90 | 40 | 45 | 34 | G1" | 60 | 8,5 | 2 | M6x17 | M16x1,5 | M25x1,5 | M6x15 | 0°/120°/240° | 29 |
Beide types hebben dezelfde afmetingen. De letters verwijzen naar de maatschetsen.
Veelgestelde vragen
Wat is het verschil tussen de VC 302-010 en de VC 102-010?
De VC 302-010 werkt op draaistroom en sluit u aan in driehoek (Δ) of ster (Y). De VC 102-010 werkt op 230 V. Capaciteit en afmetingen zijn gelijk, maar de VC 302-010 haalt een groter drukverschil: -80 mbar vacuüm en 90 mbar overdruk bij 50 Hz, tegenover -70 mbar en 80 mbar voor de VC 102-010.
Hoeveel lucht verplaatst de zijkanaalventilator VC 010?
De VC 010 levert 55 m³/uur bij 50 Hz en 68 m³/uur bij 60 Hz, met een tolerantie van +/- 10%. Neemt het drukverschil toe, dan daalt de capaciteit. De prestatiecurves laten precies zien hoeveel lucht u bij uw werkdruk overhoudt.
Gebruik ik de VC 010 voor vacuüm én voor overdruk?
Ja. Dezelfde ventilator zuigt vacuüm tot -110 mbar of blaast overdruk tot 120 mbar (VC 302-010 bij 60 Hz). Kies bij vacuüm het aanzuigfilter VCF en bij compressie het aanzuigfilter VCFT.
Heeft de VC 010 olie of veel onderhoud nodig?
Nee. De waaier van de VC 010 draait contactvrij in het statorhuis, dus de pomp heeft geen smering nodig en levert olievrije lucht. De VC 010 is nagenoeg onderhoudsvrij. Omdat de lagering in het voordeksel zit, demonteert en monteert u de lagers eenvoudig.
Hoeveel geluid maakt de VC 010?
Het geluidsniveau bedraagt 46 dB(A) bij 50 Hz en 48 dB(A) bij 60 Hz. Wilt u het geluid verder beperken? Combineer de ventilator dan met geluiddemper EGD.
Hoe groot en hoe zwaar is de VC 010?
De VC 010 weegt 5 kg. De breedte (maat A) bedraagt 198 mm, de hoogte (maat B) 212 mm en de lengte (maat F) 222 mm. Alle overige maten vindt u in de tabel met afmetingen.
Is de VC 010 direct leverbaar?
Ja, Induvac levert de VC 010 uit voorraad. Mail naar info@induvac.com of bel +31 (0)79 363 38 90 voor actuele levertijden en een offerte.
Zet de VC 010 vandaag nog in
Weet u welke uitvoering u nodig heeft? Vraag direct een offerte aan via info@induvac.com of bel +31 (0)79 363 38 90. Wij leveren uit voorraad.
Twijfelt u nog tussen draaistroom en 230 V, of welk filter bij uw toepassing hoort? Stuur ons uw gewenste capaciteit en drukverschil, dan denken wij graag met u mee. Benieuwd naar de rest van ons aanbod? Bekijk ons volledige assortiment ventilatoren.
Curves gelden voor droge lucht met een temperatuur van 15 °C aan de inlaat en een druk van 1013 mbar(a) aan de inlaat- of uitlaataansluiting (respectievelijk bij een over- of onderdruktoepassing). De tolerantie op capaciteit bedraagt +/- 10%.
De maatschetsen, maatvoering en gegevens op deze pagina dienen ter informatie. Induvac behoudt zich het recht voor om de gegevens te wijzigen of aan te passen.
